Професійний монтаж кондиціонерів визначає їх довговічність та ефективність роботи. Правильна установка забезпечує економію електроенергії та тихе функціонування. Вона також зберігає заводську гарантію на обладнання.
Розуміння обсягу робіт допомагає уникнути конфліктів з монтажниками. Ви зможете запобігти несподіваним витратам під час установки.
Базовий монтаж спліт-системи передбачає розміщення зовнішнього блока на фасаді будівлі. Внутрішній блок встановлюють всередині приміщення на тій самій стіні. Його також можна розмістити на перпендикулярній стіні.
Стандартний комплект включає три метри фреономагістралі в ізоляції. Також до нього входить один наскрізний отвір у стіні. Кріплення для обох блоків теж є частиною базового набору.
До переліку входять два метри дренажної трубки та навішування обладнання. Майстри виконують повне підключення системи. Вони також здійснюють її запуск та перевірку роботи.
Всі ці компоненти формують базову вартість установки. Знання складу робіт захищає від переплат. Це дозволяє планувати бюджет правильно.
Ключові моменти
- Стандартний монтаж передбачає встановлення блоків на одній або перпендикулярних стінах
- Базовий комплект включає 3 метри фреономагістралі та 2 метри дренажу
- У вартість входить один наскрізний отвір, кріплення та запуск системи
- Розуміння обсягу робіт допомагає уникнути додаткових витрат
- Професійна установка гарантує ефективну роботу та економію енергії
- Знання стандартного переліку захищає від переплат при монтажі

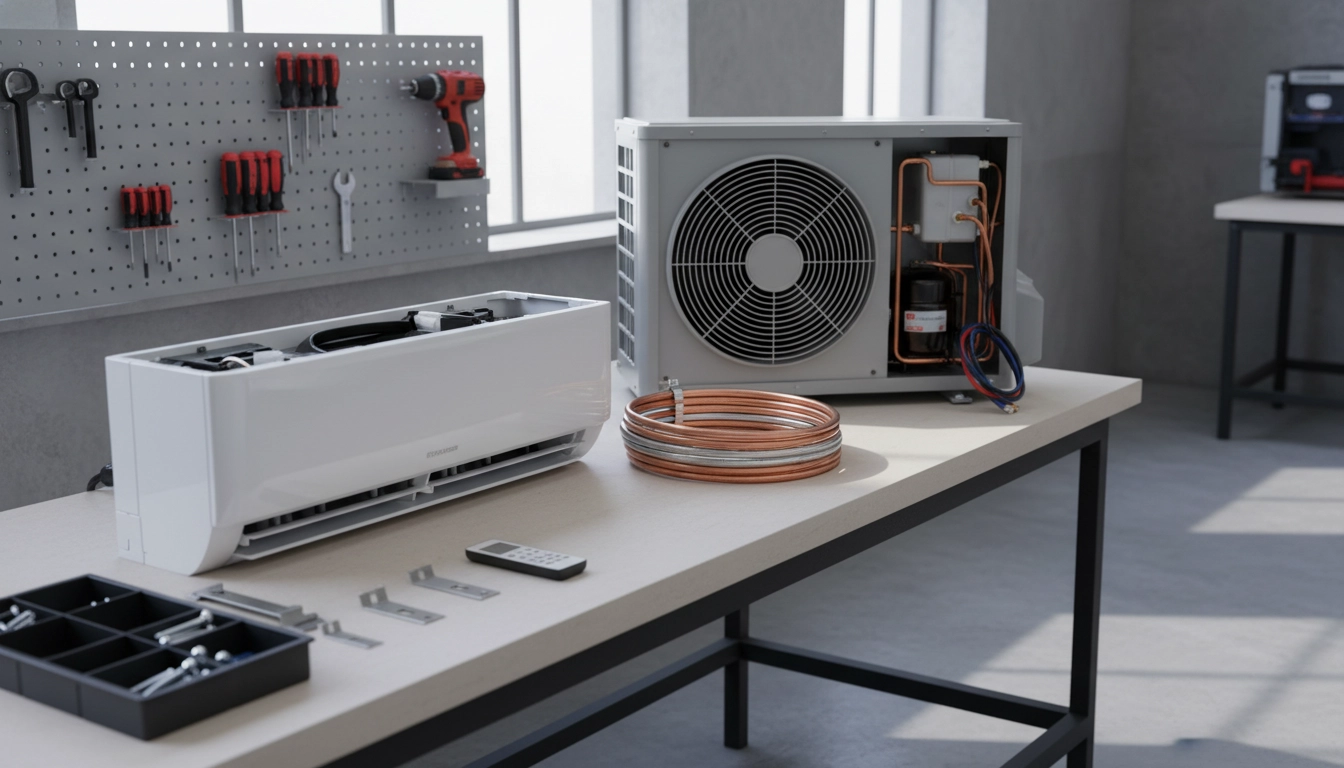

Що входить у стандартне встановлення кондиціонеру: базовий комплект
Стандартний монтаж спліт-системи має конкретний перелік елементів. Ці компоненти забезпечують коректну роботу обладнання. Розуміння складу базового пакету допомагає правильно оцінити вартість послуги.
Склад стандартного монтажу спліт-системи
Базовий монтаж кондиціонера що включено в стандартну ціну містить мідні труби. Вони транспортують фреон між блоками в теплоізоляції. Стандартна довжина фреономагістралі становить 3 метри для моделей потужністю 07-12.
Дренажна система відводить конденсат із внутрішнього блоку. До базового комплекту входить 2 метри дренажної трубки діаметром 16 мм. Ця довжина достатня для виведення води через отвір у стіні.
Монтажна пластина для внутрішнього блоку є обов’язковим елементом кріплення. Вона фіксується до стіни анкерами або дюбелями. Пластина надійно утримує блок вагою від 7 до 15 кг.
Кронштейни для зовнішнього блоку виготовляються з міцного металу. Стандартні роботи при установці кондиціонера в квартиру включають монтаж двох кронштейнів. Анкерне кріплення проходить крізь несучу стіну на глибину 120-150 мм.
Електричний кабель для підключення до мережі 220В входить у базовий пакет. Що входить у монтаж кондиціонера без доплат — це встановлення автоматичного вимикача. Всі кабелі закриваються пластиковим коробом для естетичного вигляду.
Обмеження за довжиною траси та складністю робіт
Мінімальна довжина фреономагістралі має бути не менше трьох метрів. Це технічна вимога виробників для коректної циркуляції холодоагенту. Для моделей 18 та 24 мінімальна траса збільшується до 5 метрів.
Стандартна установка спліт-системи комплект робіт передбачає відстань до 5 метрів між блоками. Перевищення цієї довжини вимагає додаткової заправки фреоном. Це пов’язано з об’ємом холодоагенту в мідних трубках.
Складність робіт визначається типом стіни та поверхом розташування. Стандартний монтаж спліт-системи включає свердління отвору в стіні товщиною до 50 см. Роботи на висоті понад четвертий поверх оплачуються окремо згідно з прейскурантом.
Монтаж блоків та підготовка отвору
Майстри переходять до найвідповідальнішого етапу — фіксації обладнання та прокладання траси. Процес вимагає точних вимірювань та спеціалізованого інструменту. Якість виконання впливає на довговічність та ефективність системи кондиціонування.
Встановлення монтажної пластини внутрішнього блоку
Монтажна пластина є основою для надійної фіксації внутрішнього блоку. Цей елемент забезпечує рівне розміщення та легкий демонтаж для обслуговування. Правильний вибір місця визначає ефективність розподілу повітряних потоків.
Майстер проводить розмітку стіни з урахуванням відстані від стелі 10-15 см. Така висота забезпечує оптимальну циркуляцію повітря та зручний доступ. Будівельний рівень перевіряє горизонтальність майбутнього кріплення.
Для фіксації використовуються пластикові дюбелі діаметром 6-8 мм та саморізи. Кількість точок кріплення залежить від ваги модуля, зазвичай 4-6 отворів. Отвори свердлять перфоратором на глибину не менше 40 мм.
Майстер перевіряє горизонтальність за допомогою рівня після фіксації. Навіть незначний перекіс порушує відтік конденсату з дренажної ванночки. Якісна монтажна пластина витримує навантаження до 20-25 кг.

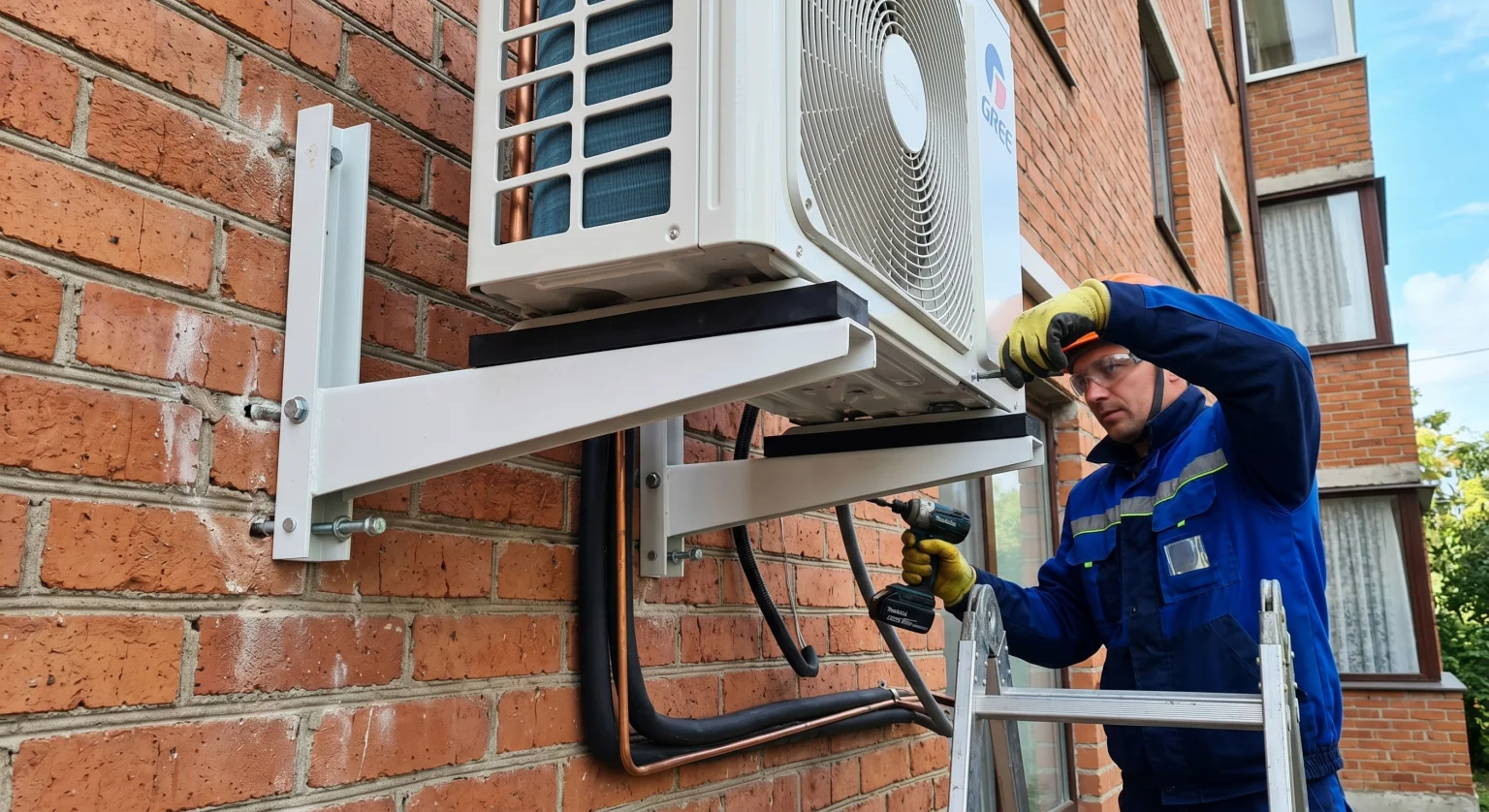

Кріплення кронштейнів зовнішнього блоку з антивібраційними прокладками
Зовнішній модуль потребує міцного кріплення через значну вагу та вібрацію компресора. Кронштейни фіксуються виключно до несучих стін або міцних конструкцій фасаду. Анкерні болти діаметром 10-12 мм гарантують надійність при вітрових навантаженнях.
Майстер вимірює відстань між кріпильними отворами на корпусі зовнішнього блоку. Розмітка проводиться індивідуально під конкретне обладнання. Кронштейни розташовують з невеликим нахилом назовні для відведення конденсату.
Антивібраційні прокладки знижують шумове навантаження на конструкції будівлі. Гумові або силіконові елементи товщиною 5-10 мм розміщуються між кронштейнами та корпусом. Вони поглинають коливання компресора та запобігають передачі вібрації.
Віброопори рекомендуються при монтажі на тонких стінах та балконних плитах. Незначна вібрація може створювати відчутний гул у приміщенні. Якісні прокладки знижують рівень шуму на 15-20 децибел.
Свердління отвору в несучій стіні діаметром 50-65 мм
Створення каналу для міжблочної траси є трудомісткою операцією стандартного монтажу. Свердління проводиться потужним перфоратором з алмазною коронкою або ударним буром. Діаметр підбирається з урахуванням кількості комунікацій.
Техніка свердління залежить від матеріалу стіни. Цегляна кладка свердлиться швидше за бетон, але вимагає обережності. Газобетонні блоки обробляються легше, потребують спеціальних коронок для пористих матеріалів.
Важливою вимогою є нахил отвору назовні під кутом 3-5 градусів. Такий ухил забезпечує природне відведення конденсату та дощової води. Горизонтальний отвір може спричинити затікання води в приміщення.
Майстер очищає отвір від бетонного пилу та уламків після свердління. Це важливо для прокладання комунікацій та якісної теплоізоляції каналу. Правильний отвір дозволяє розмістити елементи траси без перегинів.
| Тип стіни | Рекомендований інструмент | Час свердління отвору 60 мм | Особливості процесу |
|---|---|---|---|
| Цегляна кладка | Перфоратор з алмазною коронкою | 15-25 хвилин | Необхідна обережність через крихкість цегли |
| Залізобетон | Потужний перфоратор або алмазне буріння | 30-45 хвилин | Високе навантаження на інструмент, можлива арматура |
| Газобетонні блоки | Перфоратор зі спеціальною коронкою | 10-15 хвилин | Легке свердління, потрібна точність для пористого матеріалу |
| Панельний будинок | Алмазне буріння з водяним охолодженням | 20-30 хвилин | Мінімум пилу, точний діаметр отвору |
Прокладка міжблочної траси до 5 метрів та комунікацій
Етап прокладки траси визначає надійність та ефективність роботи кондиціонера на наступні роки експлуатації. Комунікаційні лінії з’єднують зовнішній та внутрішній блоки в єдину систему охолодження. Якість монтажу цих елементів безпосередньо впливає на довговічність обладнання.
Стандартне встановлення передбачає прокладку міжблочної траси до 5 метрів. Вона включає мідний фреонопровід, дренажну магістраль та електричний кабель. Всі елементи траси прокладаються паралельно та закріплюються разом для компактності.
Монтаж мідного фреонопроводу
Мідні труби формують основну артерію спліт-системи. Через них циркулює холодоагент між блоками. Для монтажу використовують спеціальні кондиціонерні труби двох діаметрів залежно від потужності обладнання.
Зазвичай це труби 6,35 мм та 9,52 мм для побутових моделей. Для потужніших систем використовують труби 6,35 мм та 12,7 мм.
Якість мідних труб має відповідати міжнародним стандартам для холодильного обладнання. Товщина стінки таких труб становить 0,7-0,8 мм. Це забезпечує необхідну міцність при тиску фреону.
Обов’язковим елементом фреонопроводу є теплоізоляція товщиною 6-9 мм. Вона виготовляється зі спіненого каучуку або поліетилену. Ізоляція запобігає утворенню конденсату на холодних трубах та втратам холодопродуктивності.
Критичним етапом монтажу є вальцювання фреонопроводу. Це розвальцювання кінців труб для герметичного з’єднання з патрубками блоків. Майстер використовує спеціальний інструмент для створення конусоподібного розширення під кутом 45 градусів.
Для затягування накидних гайок застосовують динамометричний ключ. Важливо точно дотримуватися моменту затягування. При прокладці труб потрібно уникати заломів, перегинів та механічних пошкоджень.
Прокладка дренажної магістралі з нахилом 1-2° назовні
Дренажна система відводить конденсат з теплообмінника внутрішнього блоку. Кількість води може досягати 10-20 літрів на добу в спекотні дні. Без правильно встановленого дренажу вода буде витікати всередину приміщення.
Для дренажної магістралі використовують гофровану або гладку пластикову трубку діаметром 16-20 мм. Гофрована трубка більш гнучка і зручна в монтажі. Гладка краще забезпечує відтік води.
Ключовою вимогою до дренажу є дотримання постійного нахилу 1-2° назовні. Це становить 1-2 см на кожен метр довжини трубки. Правильний нахил забезпечує самопливне відведення конденсату без застоїв.
До базового монтажу входить встановлення сифону на дренажну лінію. Він запобігає проникненню неприємних запахів та комах через дренажну трубку. Сифон створює водяний затвор, який блокує доступ зовнішнього повітря.
Варіанти виведення дренажу залежать від розташування кондиціонера:
- На фасад будинку — найпростіший спосіб при монтажі на перших поверхах
- У систему каналізації — оптимально для квартир у багатоповерхівках
- У дренажний колодязь — рідкісний варіант для приватних будинків
Порушення нахилу дренажу 1-2° назовні призводить до застою води в трубці. Результатом стає переповнення піддону внутрішнього блоку. Це може спричинити протікання з корпусу та пошкодження інтер’єру приміщення.
Підключення електроживлення 220В з автоматом захисту
Електричне живлення забезпечує роботу компресора, вентиляторів та електронних систем управління. Потужність побутових спліт-систем зазвичай становить від 0,5 до 3 кВт. Для підключення використовують мідний кабель відповідного перерізу з трьома жилами.
Переріз кабелю вибирають залежно від потужності обладнання. Для моделей до 2 кВт використовують 3×1,5 мм². Для більш потужних систем потрібен кабель 3×2,5 мм².
Інверторні та неінверторні кондиціонери мають різні схеми підключення електроживлення 220В з автоматом:
- Інверторні моделі — живлення підводиться до зовнішнього блоку, від якого кабель йде до внутрішнього
- Неінверторні моделі — живлення може подаватися безпосередньо на внутрішній блок
- Деякі моделі — комплектуються звичайною вилкою для підключення до побутової розетки
Обов’язковою вимогою безпеки є встановлення окремого автоматичного вимикача у розподільчому щитку. Номінал автомата вибирають відповідно до потужності. Автомат захищає від перевантаження та короткого замикання в ланцюзі кондиціонера.
При підключенні важливо правильно розподілити провідники. Фазний провід має коричневий або чорний колір. Нульовий провід синій, а захисний заземлення — жовто-зелений.
Закриття траси пластиковим коробом
Декоративний короб приховує всі комунікації всередині приміщення. Він надає монтажу естетичного вигляду. Закриття траси пластиковим коробом захищає мідні труби, дренаж та кабелі від механічних пошкоджень.
Короби виготовляють з білого пластику або під замовлення в кольорі інтер’єру. Стандартна ширина становить від 60 до 100 мм залежно від товщини траси. Для потужніших кондиціонерів застосовують ширші короби.
Конструкція складається з основи, що кріпиться до стіни, та знімної кришки. Кришка фіксується клацанням. Така система дозволяє отримати доступ до комунікацій при необхідності обслуговування.
Кріплення короба до стіни виконують двома способами залежно від типу поверхні:
- Дюбелі та саморізи — для бетонних та цегляних стін з інтервалом 40-50 см
- Клейова фіксація — для гіпсокартонних конструкцій або поверхонь з декоративним покриттям
- Комбінований метод — для забезпечення максимальної надійності на довгих ділянках
Професійний монтаж передбачає акуратне різання елементів під кутом 45 градусів у місцях повороту траси. Стики повинні бути рівними без щілин. На зовнішніх кутах використовують спеціальні з’єднувальні елементи для охайного вигляду.
Альтернативою пластиковому коробу є прокладка комунікацій у штробі. Це канавка в стіні з наступним заштукатурюванням. Цей метод забезпечує повне приховування траси, але вимагає значних будівельних робіт.
Пусконалагоджувальні роботи
Пусконалагоджувальні роботи перетворюють встановлене обладнання на функціональну систему кліматичного контролю. Цей етап включає технічні процедури для безпечного запуску кондиціонера. Без якісного виконання навіть правильно змонтована система не працюватиме ефективно.
Багато власників цікавляться, чи включено вакуумування і тестовий пуск у стандартний монтаж. Так, ці процедури є невід’ємною частиною базового пакету послуг. Виробники обладнання передбачають їх як обов’язкову умову збереження гарантії.
Вакуумування системи перед запуском
Вакуумування видаляє повітря та вологу з фреонопроводу перед першим увімкненням. Майстер підключає вакуумний насос до зовнішнього блоку через манометричну станцію. Процес створює розрідження до рівня -1 бар.
Система витримується під вакуумом протягом 15-30 хвилин залежно від довжини траси. Чим довша міжблочна магістраль, тим більше часу потрібно для видалення вологи. Майстер контролює стабільність показників вакуумметра для виявлення можливих мікропротікань.
Пропуск цього етапу призводить до серйозних наслідків для обладнання. Волога в системі при змішуванні з фреоном утворює кислоти. Ці кислоти руйнують мідні труби та компресор зсередини.
Повітря в системі знижує ефективність теплообміну та створює додаткове навантаження. Це підвищує споживання електроенергії на 15-25%. Відсутність вакуумування позбавляє власника гарантії виробника на кондиціонер.
Тестовий пуск і заправка фреоном
Тестовий пуск перевіряє герметичність усіх з’єднань та працездатність системи. Майстер відкриває вентилі на зовнішньому блоці для заповнення магістралі фреоном. Потім він підключає манометричну станцію для контролю тиску.
Нормальні показники тиску залежать від типу фреону. Для R410A робочий тиск становить 15-18 бар, для R32 – 16-20 бар. Майстер перевіряє герметичність з’єднань за допомогою мильного розчину або течошукача.
Якщо довжина траси перевищує стандартні 5 метрів, потрібна додаткова заправка фреоном. Кількість хладагенту розраховується за формулою виробника. Заводської заправки вистачає тільки для базової довжини комунікацій.
Тестовий режим роботи 30 хвилин
Тестовий режим перевіряє всі функції кондиціонера в реальних умовах експлуатації. Майстер вмикає систему в режимі охолодження влітку або обігріву взимку. Протягом півгодини він контролює температуру повітря та відведення конденсату.
Різниця температур між повітрям на вході та виході має становити 8-12°C. Майстер також перевіряє струм споживання компресора за допомогою мультиметра. Показники мають відповідати паспортним характеристикам обладнання.
Спеціаліст переконується у відсутності обмерзання мідних труб. Він тестує спрацювання автоматики, пульта дистанційного керування та всіх режимів роботи. Цей етап виявляє потенційні проблеми до завершення монтажних робіт.
Гідроізоляція отвору в стіні
Гідроізоляція отвору запобігає проникненню вологи, холодного повітря та комах у приміщення. Майстер заповнює простір навколо траси монтажною піною. З зовнішнього боку він наносить атмосферостійкий герметик для захисту від дощу.
Декоративні розетки встановлюються з обох боків стіни для естетичного вигляду. Якісна гідроізоляція запобігає промерзанню стіни взимку та попаданню вологи всередину. Цей фінальний штрих завершує стандартний монтаж кондиціонера.
