Сучасні інженерні мережі потребують бездоганного захисту, де кожен вузол працює на випередження аварійних ситуацій через зміну тиску чи напрямку потоку середовища. Неконтрольований реверс води, пари або газу призводить до руйнування дорогого обладнання та розриву стиків. Український виробник Ukspar пропонує зворотні клапани, що гарантують повну герметичність та стабільність магістралей. Ця арматура стає критичним бар’єром, який захищає цілісність складних промислових та побутових систем.
Функціональне значення запірних механізмів у захисті від гідроударів
Зворотний клапан діє як автоматичний запобіжник, що пропускає робоче середовище лише в одному напрямку, миттєво перекриваючи прохід при спробі зміни вектору руху носія, що є життєво важливим для техніки.
Механізм спрацьовує без участі оператора: під тиском потоку запірний елемент відхиляється, а при падінні напору повертається в сідло. Для стабілізації тиску в промислових контурах важливо встановити надійний зворотній клапан, який запобігає поломці насосного обладнання та деформації труб. Затвор притискається силою пружини або власною вагою, що виключає ризик виникнення руйнівного гідравлічного удару при зупинці.
Робочі середовища:
- Холодна та гаряча вода. Основні середовища в комунальних та промислових мережах.
- Стиснене повітря. Використовується в пневматичних установках для підтримки стабільного тиску.
- Нафтопродукти. Рідке паливо та мастила, що потребують високої хімічної стійкості ущільнень.
- Технічна пара. Високотемпературні потоки у пароконденсатних системах великих підприємств.
Використання таких рішень від бренду Ukspar дозволяє значно подовжити загальний термін експлуатації всієї інженерної мережі.

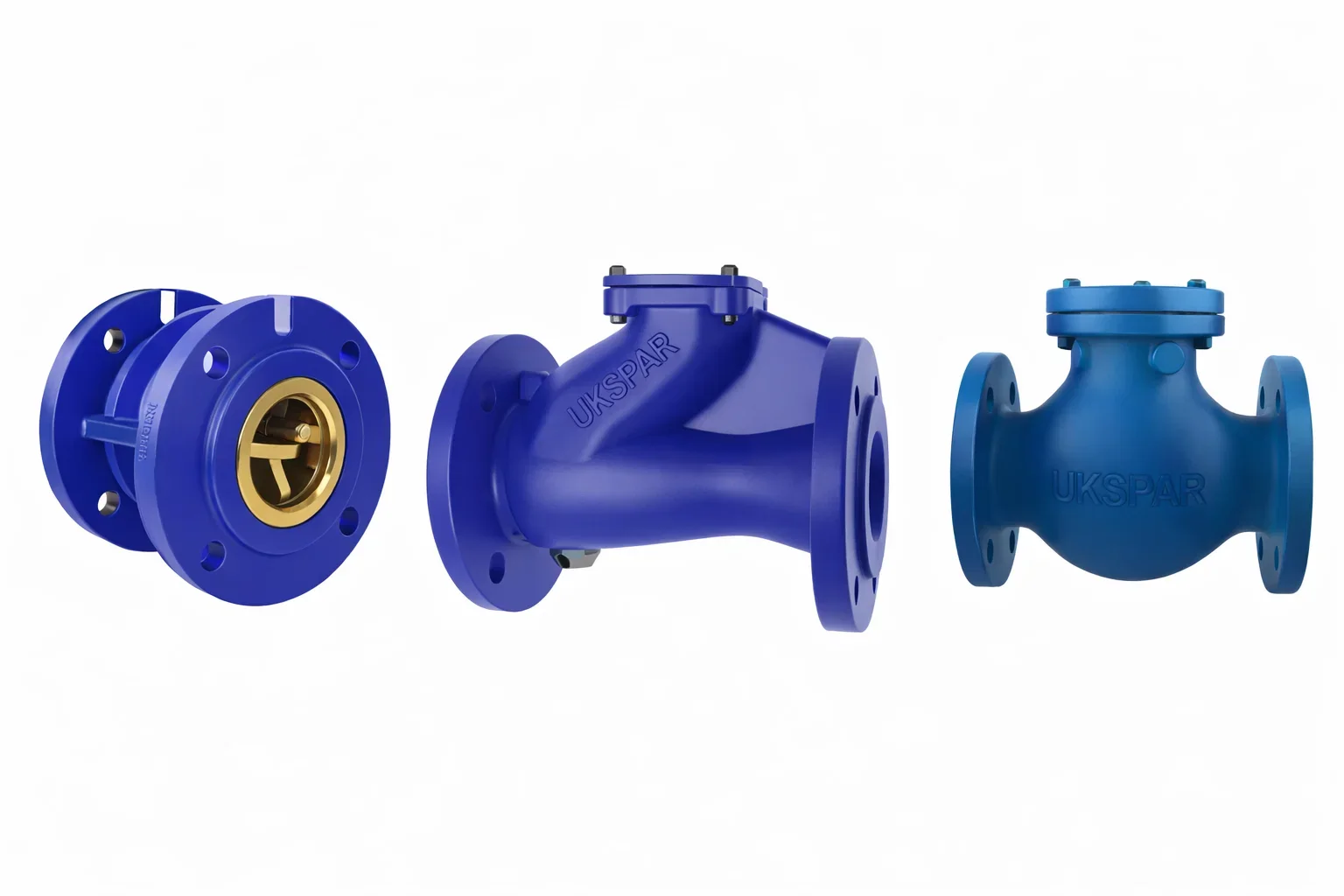

Міжфланцеві дискові та двостулкові конструкції
Міжфланцевий монтаж є найефективнішим способом інтеграції захисних пристроїв у обмеженому просторі. Дискові пружинні моделі Ukspar характеризуються малою будівельною довжиною та мінімальною вагою, що знижує навантаження на опорні конструкції трубопроводу. Така арматура монтується безпосередньо між стандартними фланцями труб, забезпечуючи швидку установку та легке обслуговування системи.
| Характеристика | Дискові (тип 10) | Двостулкові (тип 11) |
|---|---|---|
| Діаметр (DN) | Від 15 до 200 мм | Від 50 до 600 мм |
| Тиск (PN) | До 40 бар | 16 / 25 бар |
| Температура | До +250°C | До +130°C |
Двостулкові моделі мають два напівдиска, які складаються під напором потоку. Така логіка роботи вузла суттєво мінімізує гідравлічний опір магістралі.
Кульові та муфтові рішення для спеціалізованих умов
Принцип дії кульового механізму базується на використанні металевої кулі з еластичним покриттям (NBR або EPDM), яка вільно піднімається потоком і надійно опускається в сідло.
Унікальною технічною особливістю кульових моделей Ukspar є ефект самоочищення від твердих домішок, що критично для надійної роботи в каналізаційних стоках та в’язких середовищах.
Потік рідини піднімає кулю, звільняючи прохідний переріз, а при зворотному тиску вона щільно притискається до ущільнення під власною вагою. Це виключає заклинювання, яке часто трапляється в клапанах інших конструкцій. Муфтові з’єднання використовуються переважно в системах невеликого діаметра, де важливо забезпечити швидке різьбове підключення без використання складного зварювання чи масивних фланців. Вони займають мінімум місця в побутових вузлах обліку, котельнях або індивідуальних системах поливу, зберігаючи повну функціональність захисного обладнання.
ball check valve, створено за допомогою ШІ
Shutterstock
Огляд
Розподіл за матеріалами корпусу дозволяє оптимізувати витрати: міцний чавун застосовується для магістралей великого діаметру, тоді як компактна латунь є кращим вибором для побутових мереж. Вироби бренду проходять обов’язкове тестування на відповідність європейським стандартам якості та безпеки, що підтверджує їхню придатність для експлуатації у найскладніших умовах українських інженерних систем та промислових об’єктів.
Матеріальна база та стійкість до агресивних середовищ
Вибір матеріалу корпусу та ущільнення в обладнанні Ukspar базується на детальному аналізі фізико-хімічних властивостей середовищ. Нержавіюча сталь марок AISI 304 та AISI 316 є безальтернативною для харчової та хімічної промисловості, оскільки вона не вступає в реакцію з агресивними реагентами. Для стандартних систем опалення та водопостачання оптимально підходить сірий або ковкий чавун, що витримує значні механічні навантаження. Латунні сплави використовуються в сантехніці завдяки їх стійкості до вимивання цинку та довговічності.
Переваги використовуваних матеріалів:
- Антикорозійна стійкість. Поверхні не руйнуються під впливом вологи, солей та хімічних сполук.
- Механічна міцність. Корпус витримує різкі скачки тиску та вібрації без появи мікротріщин.
- Термін експлуатації. Продумана конструкція гарантує стабільну роботу вузла протягом понад 10 років.
Використання сучасних ущільнювачів забезпечує нульовий рівень протікання, що підтверджено сертифікатами відповідності на всю лінійку захисної арматури вітчизняного виробника.
Критерії вибору за технічними параметрами PN та DN
Грамотний вибір зворотного клапана починається з перевірки відповідності проектним вимогам конкретного трубопроводу. Основне маркування включає номінальний діаметр (DN), що варіюється від 15 до 800 мм, та номінальний тиск (PN), який у посилених серіях Ukspar сягає 40 бар, що важливо для висотних об’єктів та промислових насосних станцій.
Критичні фактори підбору:
- Тип приєднання. Можливість вибору між фланцевим, міжфланцевим або приварним способом монтажу.
- Орієнтація у просторі. Врахування особливостей установки на горизонтальних чи вертикальних ділянках.
- Тип ущільнення. Вибір між контактом метал по металу для пари або еластомерами для води.
- Коефіцієнт пропускної здатності. Значення Kvs визначає об’єм рідини, який проходить через вузол.
- Тип робочого органу. Вибір дискового, кульового або двостулкового затвора під умови потоку.
При монтажі критично важливо дотримуватися напрямку стрілки, нанесеної на корпусі клапана, оскільки неправильна установка повністю блокує рух робочого середовища в системі.
Помилка у визначенні параметрів DN або PN може призвести до некоректної роботи всієї магістралі. Якщо клапан занадто великий, він може не відкриватися повністю, що спричинить передчасний знос механізму через вібрацію. Навпаки, надмірно високий тиск у системі зі слабкою арматурою неминуче призведе до аварії. Продукція Ukspar маркується згідно з міжнародними нормами, що дозволяє інженерам безпомилково інтегрувати її в будь-які технологічні схеми, забезпечуючи передбачуваність процесів.
Чи варто економити на безпеці магістральних вузлів?
Довговічність трубопровідної системи прямо залежить від якості встановленої арматури, яка повинна відповідати конкретним гідравлічним умовам. Спроба зекономити на захисних вузлах часто обертається величезними витратами на ремонт насосів та ліквідацію наслідків проривів труб. Використання сертифікованої продукції вітчизняного виробництва Ukspar забезпечує необхідний баланс між ціною та експлуатаційною витривалістю без ризику раптових аварій, гарантуючи спокій та стабільність роботи мереж у тривалій перспективі.
