Драйвер є ключовим стабілізуючим вузлом, від технічного стану якого безпосередньо залежить життєвий цикл світлодіодних кристалів у світильнику. Вчасна діагностика дозволяє чітко диференціювати поломку між самим джерелом світла та блоком живлення, що суттєво економить кошти на ремонті всієї системи. Роль професійної перевірки полягає у запобіганні остаточного виходу з ладу дорогої світлотехніки через нестабільні параметри мережі, перегрів компонентів або критичну деградацію елементної бази пристрою.
Зовнішні ознаки несправності живлення
Первинні симптоми несправності зазвичай проявляються візуально ще до розбирання приладу. Найбільш очевидними ознаками є нестабільна робота випромінювачів, що свідчить про втрату здатності драйвера підтримувати номінал.
Типові прояви дефектів:
- Мерехтіння. Циклічний стробоскопічний ефект під час роботи приладу.
- Затримка. Довгий інтервал часу між увімкненням і появою світла.
- Темрява. Повна відсутність світіння при наявності вхідної напруги.
- Деградація. Помітне та швидке зниження яскравості всіх кристалів.
Зміна робочого струму провокує поступове згасання LED-модулів, що часто сприймають як старіння самих кристалів. Проте, якщо яскравість плаває або світлодіоди ледь світяться, проблема майже завжди криється у внутрішніх колах перетворювача. Також варто звертати увагу на звуки — високочастотний писк свідчить про проблеми з трансформатором чи висохлими конденсаторами.
Характеристики стабілізаторів струму та напруги
Класифікація драйверів базується на типі вихідного сигналу, де виділяють пристрої Constant Current (CC) та Constant Voltage (CV). Для СС-моделей критичним параметром є міліампери, оскільки вони підтримують сталий струм при зміні напруги. CV-блоки працюють як традиційні джерела живлення, видаючи стабільні вольти. Розуміння цієї різниці є фундаментом для коректного налаштування вимірювальних приладів.
| Тип драйвера | Призначення | Метод перевірки мультиметром |
|---|---|---|
| Constant Current (CC) | Окремі потужні LED, матриці | Послідовне вимірювання сили струму |
| Constant Voltage (CV) | Світлодіодні стрічки, модулі | Паралельне вимірювання напруги |
При діагностиці CC-драйвера вимірювання вольтажу без навантаження може дати хибні результати, оскільки пристрій намагається вирівняти струм і піднімає напругу до максимуму. Саме тому важливо орієнтуватися на маркування mA, що вказане на корпусі виробу.
Використання невідповідного методу вимірювання може призвести до хибного висновку про справність блока, що суттєво затягне процес відновлення техніки.
Ревізія електронної плати на наявність дефектів
Після розбирання корпусу необхідно провести ретельний візуальний огляд усіх компонентів на друкованій платі.

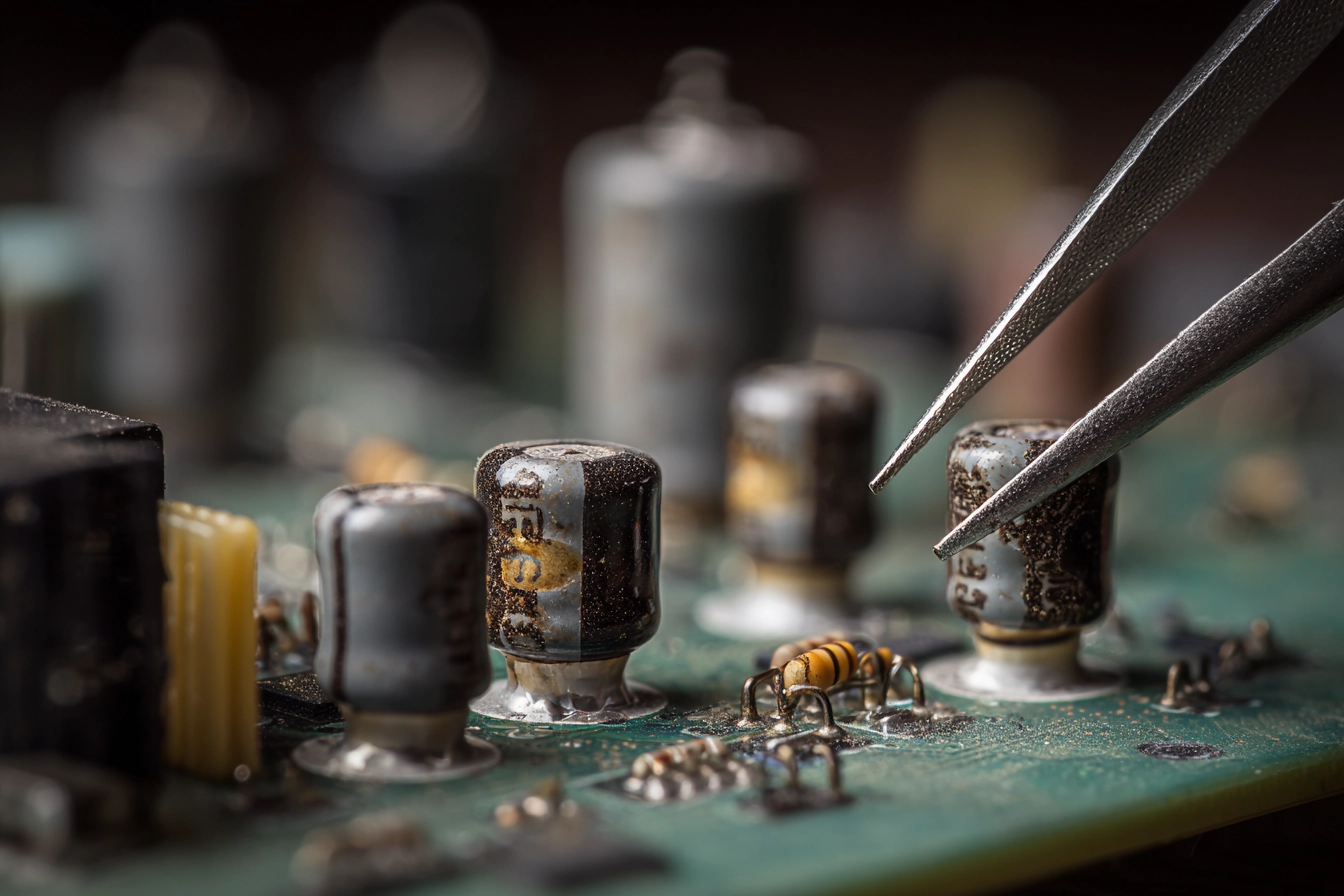

Найчастіше причиною відмови стають електролітичні конденсатори, які здуваються через перегрів або вичерпання ресурсу. Також слід шукати потемніння текстоліту навколо потужних резисторів та силових транзисторів, що вказує на тривалу роботу в критичних температурних умовах. Окрему увагу приділяють діодному мосту — наявність нагару або тріщин на його корпусі прямо свідчить про електричний пробій у вхідних колах живлення пристрою.
Цілісність запобіжника є першим індикатором: якщо він перегорів, не поспішайте його міняти, бо це наслідок короткого замикання в схемі.
Пошук мікротріщин у місцях паяння вхідних провідників та вихідних дротів дозволяє виявити проблеми з контактом. Під дією вібрацій або термічного розширення припій може руйнуватися, створюючи нестабільне з’єднання, яке провокує іскріння та подальший вихід драйвера з ладу під час щоденної експлуатації.
Перевірка пасивних елементів, таких як резистори в колі зворотного зв’язку, вимагає уважності до маркування. Якщо фарба на корпусі змінила колір, номінал міг «попливти», що змінить вихідні параметри струму. Ретельна ревізія плати часто дозволяє знайти несправність ще до підключення пристрою до електромережі, забезпечуючи безпеку майстра та цілісність вимірювального обладнання під час тестів.
Визначення значень вихідної напруги
Методика перевірки виходу без навантаження, відома як режим холостого ходу, дозволяє оцінити загальну працездатність схеми керування. Це безпечний спосіб переконатися, що трансформатор та випрямляч здатні генерувати електричний потенціал для живлення LED-модуля.
Порядок вимірювання напруги:
- Налаштування. Переведіть мультиметр у режим постійної напруги DCV з межею до 200 або 600 Вольт.
- Підключення. Чітко дотримуйтесь полярності, притискаючи червоний щуп до плюса, а чорний — до мінуса.
- Фіксація. Увімкніть драйвер у мережу та зафіксуйте стабільні цифри на дисплеї протягом кількох секунд.
Отримані дані порівнюють із діапазоном, вказаним на етикетці (Uout). Для СС-драйверів напруга в режимі спокою зазвичай вища за номінальну робочу, що є технічною нормою для схем зі стабілізацією струму. Якщо ж мультиметр показує нуль або значення, що постійно стрибає, це свідчить про обрив у колах трансформатора або спрацювання захисту через несправність ШІМ-контролера.
Моніторинг параметрів вихідного струму
Найточніший спосіб діагностики LED-драйвера — це безпосереднє вимірювання сили вихідного струму, оскільки саме цей параметр визначає режим роботи світлодіодів. Для цього необхідно створити розрив у ланцюзі між виходом драйвера та входом світлодіодного модуля. Тільки такий метод дозволяє побачити реальну картину енергоспоживання та оцінити якість стабілізації струму під навантаженням у реальному часі.
Перед початком процедури важливо правильно підготувати мультиметр, щоб уникнути пошкодження його внутрішніх запобіжників.
Ключові кроки моніторингу:
- Режим приладу. Виберіть діапазон 10А або 200mA DC залежно від потужності світлодіодної панелі.
- Схема вмикання. Підключіть щупи послідовно: один до виходу блока, інший до дроту LED-модуля.
- Контроль. Зафіксуйте стабільність показників після ввімкнення системи в електричну мережу 220 вольт.
Невідповідність фактичного струму заявленому на корпусі на 10% і більше свідчить про наявність дефекту в колі зворотного зв’язку або деградацію компонентів. Наприклад, якщо драйвер має видавати 300 mA, а прилад показує лише 240 mA, світлодіоди працюватимуть у півсили, а сам блок буде перегріватися. Висока точність вимірювання дозволяє прийняти обґрунтоване рішення щодо доцільності подальшої експлуатації пристрою.
Контроль працездатності під робочим навантаженням
Фінальний тест передбачає використання еквівалента навантаження або справної LED-панелі, яка повністю відповідає технічним характеристикам перевірюваного драйвера.
Важливо простежити за стабільністю вихідних параметрів протягом мінімум 15-20 хвилин, оскільки багато прихованих дефектів проявляються лише після термічного прогріву елементів.
Під час тривалого циклу включення необхідно візуально та інструментально контролювати температурний режим силового транзистора та феритового трансформатора. Якщо ці компоненти нагріваються до температури понад 70 градусів за короткий проміжок часу, це вказує на міжвиткове замикання або втрату ємності фільтруючих конденсаторів, що призводить до зростання пульсацій. Стабільна напруга без різких стрибків підтверджує надійність системи керування.
Окрему увагу варто приділити відсутності сторонніх звуків. Будь-який тріск або шипіння є ознакою електричного дугоутворення або пробою ізоляції під навантаженням.
Справний драйвер повинен працювати безшумно, видаючи стабільний струм незалежно від коливань напруги в живильній мережі в межах допуску. Завершальний етап діагностики дозволяє впевнитися, що пристрій не відключиться через тепловий захист у реальних умовах експлуатації. Якщо після прогріву параметри залишаються в межах норми, драйвер вважається придатним для подальшого використання. Це гарантує, що після збирання світильника він прослужить заявлений виробником термін без повторних викликів майстра або потреби в заміні дорогих комплектуючих.
Кінцевий результат діагностики визначає, чи доцільно проводити компонентний ремонт, чи простіше замінити блок на аналогічний за параметрами. Точне вимірювання вихідних характеристик та розуміння архітектури драйвера дозволяють уникнути повторного вигорання світлодіодів, забезпечуючи надійну роботу системи освітлення відповідно до технічних стандартів та індивідуальних потреб користувача.
