Стабільність функціонування будь-якого сучасного електронного пристрою безпосередньо залежить від технічного стану його напівпровідникових компонентів. Навіть незначне відхилення у параметрах одного елемента здатне дестабілізувати роботу всієї схеми, спричиняючи критичні помилки або повну зупинку обладнання.
Оволодіння базовими навичками діагностики дозволяє вчасно виявити несправність і запобігти серйозним фінансовим втратам. Розуміння того, як визначити пробій або обрив звичайного діода, є критично важливим для збереження вартісного обладнання та проведення швидкого, а головне — результативного ремонту техніки власними силами.
Принцип роботи та будова напівпровідникового переходу
Фундаментом роботи діода є p-n перехід, який утворюється на межі контакту двох типів напівпровідників, що забезпечує односторонню провідність струму.
Напівпровідниковий діод працює за принципом ніпеля: він вільно пропускає електричні заряди в одному напрямку і блокує їх рух у протилежному, що є основою випрямлення струму.
Електричний вивід, підключений до p-області, називається анодом (позитивний), а до n-області — катодом (негативний). Для зручності ідентифікації виробники маркують корпус пристрою спеціальними позначками. Найчастіше це кольорове кільце з боку катода або графічна мітка у вигляді стрілки, що вказує на напрямок руху струму. Чітке визначення полярності є першим кроком до успішного тестування деталі.
При проходженні струму через відкритий перехід виникає падіння напруги, величина якого залежить від матеріалу напівпровідника. Для поширених кремнієвих елементів цей показник зазвичай становить 0.5 — 0.7 В. Якщо ж ви маєте справу з германієвими компонентами, які сьогодні зустрічаються рідше, очікуване значення падіння напруги буде значно нижчим — у межах 0.2 — 0.3 В.
Знання цих еталонних значень дозволяє не лише перевірити цілісність компонента, а й ідентифікувати його тип без маркування. Будь-які суттєві відхилення від вказаних норм свідчать про деградацію кристала або внутрішні пошкодження структури. Розуміння фізичних процесів всередині переходу робить процес діагностики усвідомленим і точним, виключаючи випадкові помилки при інтерпретації результатів.
Налаштування мультиметра для тестування компонентів
Перед початком роботи необхідно підготувати вимірювальний прилад, перевівши його в режим, який дозволяє коректно оцінити стан напівпровідникового переходу без пошкодження самого елемента.
Послідовність підготовки приладу:
- Вибір режиму. Встановіть круговий селектор у положення з символом діода або піктограмою звукового сигналу (продзвонювання).
- Підключення щупів. Чорний провід вставте у загальне гніздо COM, а червоний — у роз’єм, позначений символами V/Ω/mA.
- Контроль живлення. Переконайтеся, що елемент живлення мультиметра справний, оскільки слабка батарейка дає хибні показники.
Більшість сучасних цифрових мультиметрів мають суміщений режим перевірки діодів і цілісності ланцюга. При виборі спеціальної функції перевірки діодів прилад подає на щупи невелику напругу, достатню для відкриття p-n переходу. Це дозволяє побачити на дисплеї реальне значення падіння напруги в мілівольтах або вольтах, що є набагато інформативнішим, ніж просте вимірювання опору.
Зверніть увагу на початковий стан екрана при розімкнутих щупах. Як правило, на дисплеї відображається символ “1” у лівому куті або напис “OL” (Over Load). Це свідчить про розрив ланцюга або нескінченно високий опір між вимірювальними кінцями. Така індикація є нормою і буде повторюватися при перевірці справного діода у зворотному напрямку, коли перехід закритий.
Методика прямого та зворотного зміщення
Для отримання повної картини стану деталі необхідно провести два заміри, змінюючи полярність підключення щупів мультиметра до виводів досліджуваного компонента.
- Пряме зміщення. Прикладіть червоний щуп (плюс) до анода, а чорний (мінус) — до катода. На екрані має з’явитися значення падіння напруги.
- Зворотне зміщення. Змініть полярність, приклавши червоний щуп до катода, а чорний — до анода. Прилад повинен показати нескінченний опір.
Цей алгоритм базується на головній властивості напівпровідника — пропускати струм лише в один бік. Якщо обидва тести пройдено успішно, компонент вважається справним. Будь-які інші комбінації результатів вказують на несправність, яку легко класифікувати за допомогою порівняльної таблиці типових значень для різних станів пристрою.
| Стан діода | Пряме зміщення | Зворотне зміщення |
|---|---|---|
| Справний | 0.15 — 0.8 В | “1” або “OL” |
| Пробитий (КЗ) | 0.00 — 0.05 В | 0.00 — 0.05 В |
| В обриві | “1” або “OL” | “1” або “OL” |
Під час перевірки прямого зміщення важливо стежити за стабільністю цифр на табло. Якщо показники хаотично змінюються або суттєво відрізняються від паспортних даних для конкретної серії (наприклад, 1N4007), це може бути ознакою термічного пошкодження кристала, яке проявиться під навантаженням.
Зворотне зміщення є не менш важливим етапом. Навіть якщо в прямому напрямку діод “світиться” як робочий, але в зворотному показує бодай якийсь опір (цифри замість одиниці), такий елемент має витік. Використання деталей із витоком у блоках живлення призводить до перегріву та виходу з ладу інших вузлів схеми, тому вони підлягають обов’язковій заміні.
Діагностика світловипромінюючих діодів (LED)
Перевірка світлодіодів має суттєву особливість: окрім вимірювання електричних параметрів, ми можемо спостерігати візуальне підтвердження працездатності. При підключенні щупів у прямому напрямку напруги, що генерується мультиметром, часто вистачає для того, щоб кристал почав слабко випромінювати світло, що є найкращим доказом справності елемента.
Падіння напруги на LED значно перевищує показники звичайних випрямних діодів і прямо залежить від кольору світіння та матеріалу напівпровідника.
Для перевірки потужних світлодіодів може знадобитися окреме джерело живлення, оскільки стандартного тестового струму мультиметра часто недостатньо для подолання бар’єру переходу.
Орієнтовні показники падіння напруги для LED:
- Червоні та жовті. Знаходяться в межах 1.8 — 2.2 В.
- Зелені. Потребують напруги від 2.2 до 3.0 В.
- Сині та білі. Найвимогливіші, падіння напруги зазвичай перевищує 3.0 — 3.5 В.
Варто враховувати обмеження бюджетних моделей мультиметрів. Деякі прилади мають низьку вихідну напругу в режимі перевірки діодів (менше 3 В). У такому разі синій або білий світлодіод може не засвітитися, а на екрані залишиться індикація “OL”, що створить ілюзію обриву у цілком робочого компонента. У такій ситуації варто скористатися елементом живлення на 9 В через обмежувальний резистор.
Тестування діодів Шотткі та стабілітронів
Діоди Шотткі відрізняються від стандартних кремнієвих пристроїв конструкцією переходу “метал-напівпровідник”, що забезпечує їм високу швидкодію. Ця особливість диктує і специфічні показники при замірах: при прямому зміщенні прилад покаже лише 0.1 — 0.4 В. Початківці часто плутають такі низькі значення з частковим пробоєм, проте для бар’єру Шотткі це є ознакою ідеального стану.
Ключові моменти перевірки стабілітронів (діодів Зенера):
- Прямий напрямок. Тестуються аналогічно до звичайних діодів із показником 0.6 — 0.7 В.
- Зворотний напрямок. Мультиметр покаже нескінченність (OL), якщо напруга стабілізації вища за напругу щупів.
- Перевірка стабілізації. Потребує схеми з джерелом живлення та резистором для фіксації робочої напруги.
Використання мультиметра для перевірки стабілітрона дозволяє виявити лише явний пробій або обрив. Оскільки більшість стабілітронів розраховані на напругу понад 3.3 В, перевірити їх головну функцію — стабілізацію — у звичайному режимі неможливо. Для цього необхідно зібрати просте коло з батарейки, резистора на 1 кОм і заміряти напругу безпосередньо на стабілітроні при зворотному зміщенні.
При роботі з діодами Шотткі, які часто стоять у вихідних колах блоків живлення комп’ютерів, слід пам’ятати про їх чутливість до зворотного струму. Якщо при зворотній полярності мультиметр фіксує хоча б мегаомний опір, такий діод краще замінити, оскільки під нагрівом витік стрімко зросте, що призведе до пульсацій і нестабільної роботи всього пристрою.

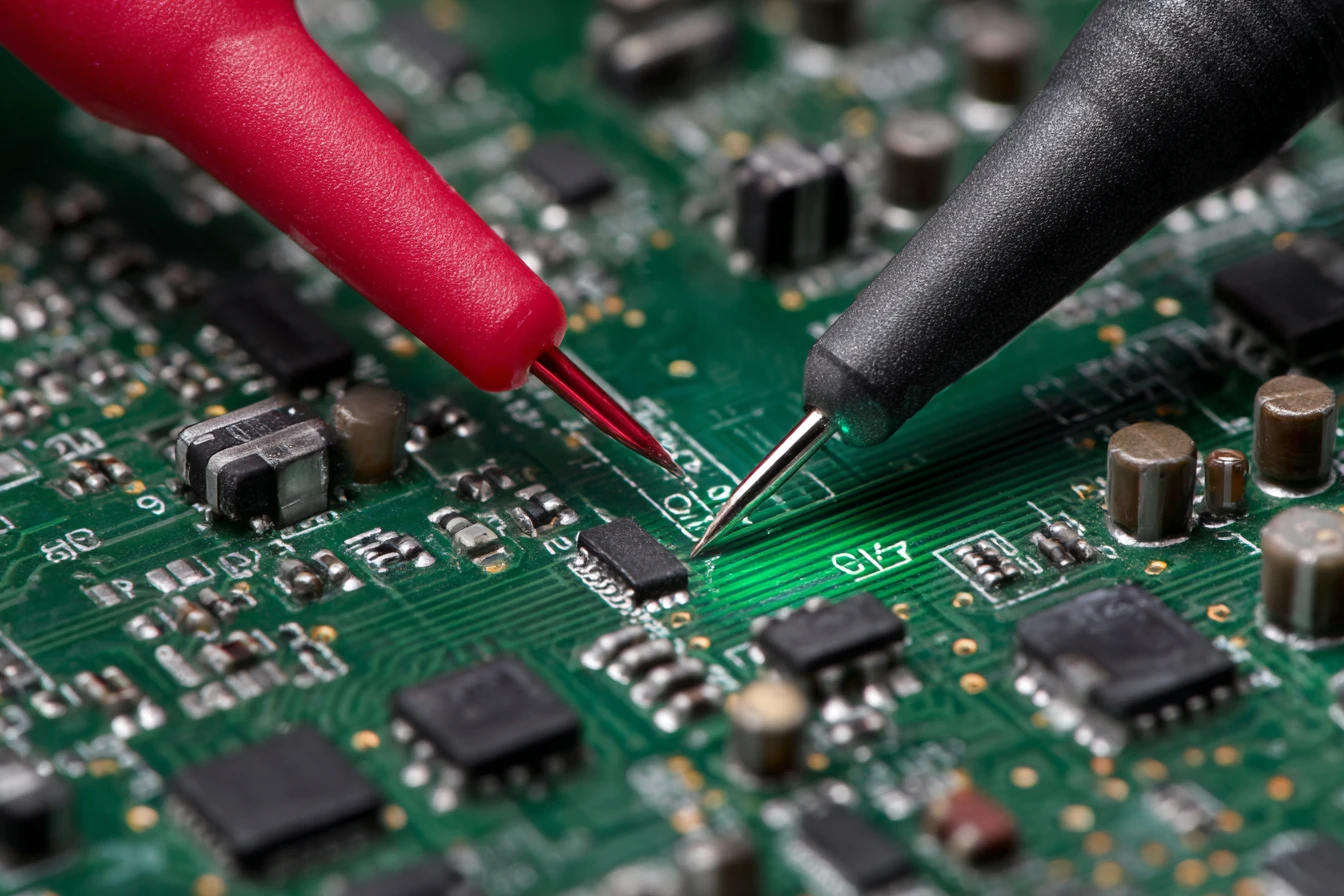

Перевірка компонентів без випаювання з плати
Діагностика компонентів безпосередньо на друкованій платі є швидким способом локалізації проблеми, проте вона має суттєві обмеження через вплив сусідніх елементів схеми. Резистори, обмотки трансформаторів або конденсатори, підключені паралельно до діода, створюють додаткові шляхи для струму щупів, що викривляє реальні цифри на дисплеї.
| Елемент у схемі | Вплив на замір діода | Рекомендація |
|---|---|---|
| Низькоомний резистор | Показує малий опір в обох напрямках | Випаяти одну ніжку |
| Електролітичний конденсатор | Поступове зростання показників на екрані | Зачекати заряду або випаяти |
| Обмотка трансформатора | Створює ілюзію короткого замикання (0 В) | Обов’язкове випаювання |
У ситуаціях, коли паралельне шунтування елемента дає хибний результат пробою (прилад пищить в обидва боки), не поспішайте робити висновки. Часто це наслідок низького опору навантаження або справної котушки індуктивності. У таких випадках достовірні дані можна отримати лише після від’єднання хоча б однієї ніжки компонента від контактного майданчика плати.
Якщо замір показує значення падіння напруги в обох напрямках (наприклад, 500 мВ в один бік і 800 мВ в інший), це однозначно вказує на вплив зовнішніх ланцюгів. У чистому вигляді справний перехід ніколи не покаже провідність при зворотному підключенні щупів мультиметра. Для економії часу спочатку перевіряйте діоди в режимі “продзвонювання”, шукаючи повний нуль.
Для точного аналізу на платах зі щільним монтажем використовуйте гострі щупи-голки, які здатні проколоти шар захисного лаку. Перед заміром обов’язково розрядіть усі великі електролітичні конденсатори в колі живлення, оскільки залишкова напруга на них може не тільки зіпсувати результати тесту, а й вивести з ладу сам мультиметр.
Виявлення несправностей: пробій та обрив
Типові несправності напівпровідників проявляються у двох крайніх станах, які легко ідентифікуються звуковою та цифровою індикацією приладу. Пробій — це стан, коли діод перетворюється на звичайний провідник через руйнування структури кристала. У цьому випадку мультиметр видає безперервний звуковий сигнал, а на екрані відображаються нульові або близькі до нуля показники в обох напрямках підключення щупів.
Основні типи поломок:
- Повний пробій (коротке замикання). Опір близький до нуля, прилад подає звуковий сигнал.
- Обрив переходу. Повна відсутність провідності, екран показує “OL” при будь-якій полярності.
- Витік (часткова втрата властивостей). Наявність високого опору в зворотному напрямку замість нескінченності.
Ознаки обриву діагностуються за допомогою індикації “1” або “OL”, яка залишається незмінною незалежно від того, як ви прикладаєте щупи. Це означає, що внутрішній зв’язок між анодом і катодом розірваний, і струм через деталь не проходить взагалі. Таке трапляється при сильних перевантаженнях, коли дріт всередині корпусу просто перегорає, як запобіжник.
Поведінка «витоку» є найбільш підступною формою несправності. Прилад не видає сигналу про замикання, а в прямому напрямку падіння напруги може здаватися нормальним. Проте поява цифр при зворотному зміщенні — це тривожний сигнал. У реальній схемі такий елемент буде пропускати частину напруги назад, що призведе до фонового шуму, перегріву трансформаторів або збоїв у роботі логічних мікросхем.
Чи достатньо отриманих знань для самостійного ремонту?
Володіючи наведеними методиками, ви зможете впевнено відрізнити робочий напівпровідник від спаленого, враховуючи специфіку падіння напруги та можливий вплив схеми. Розуміння цих базових маніпуляцій з мультиметром перетворює складний пошук поломки на логічний процес, де вибір методу тестування залежить від типу діода та умов його експлуатації в конкретному пристрої. Використання таблиць значень для кремнієвих елементів, LED та діодів Шотткі дозволяє мінімізувати ризик помилкової заміни справних деталей, роблячи вашу роботу професійною та усвідомленою.
